Hệ thống ngàm gắn ray E clip
  • Hệ thống ngàm gắn ray E clip
  • Hệ thống ngàm gắn ray E clip
  • Hệ thống ngàm gắn ray E clip
  • Hệ thống ngàm gắn ray E clip

Hệ thống ngàm gắn ray E clip

Hệ thống ngàm gắn ray E-clip là một giải pháp được sử dụng rộng rãi để cố định các tuyến đường sắt, hệ thống này gồm các kẹp E-clip cùng với các tấm sắt hoặc các phụ kiện nhúng kết nối đường ray với tà vẹt. Thiết kế hệ thống này có khả năng hấp thụ và phân tán hiệu quả các rung động và lực va chạm từ việc vận hành đường sắt, đảm bảo các đường ray luôn được cố định chắc chắn và ngăn ngừa tình trạng lỏng lẻo hoặc bị dịch chuyển. Hệ thống E-clip phù hợp cho các hệ thống đường ray cao tốc, đường sắt vận tải nặng và hệ thống đường sắt tốc độ cao, Hệ thống ngàm gắn ray E-clip có độ bền và hiệu suất tốt trong các môi trường đường sắt đa dạng, bao gồm những khu vực có mật độ giao thông cao cũng như điều kiện thời tiết khắc nghiệt.

Thiết kế đơn giản của hệ thống này giúp việc lắp đặt và bảo trì trở nên dễ dàng, góp phần làm tăng sự phổ biến của nó. Bằng cách nâng cao độ ổn định và an toàn của đường ray, hệ thống ngàm gắn ray E-clip giuớ kéo dài tuổi thọ của cơ sở hạ tầng đường sắt và giảm tần suất sửa chữa đường ray.

Liên Hệ Báo Giá
Phụ tùng đường sắt

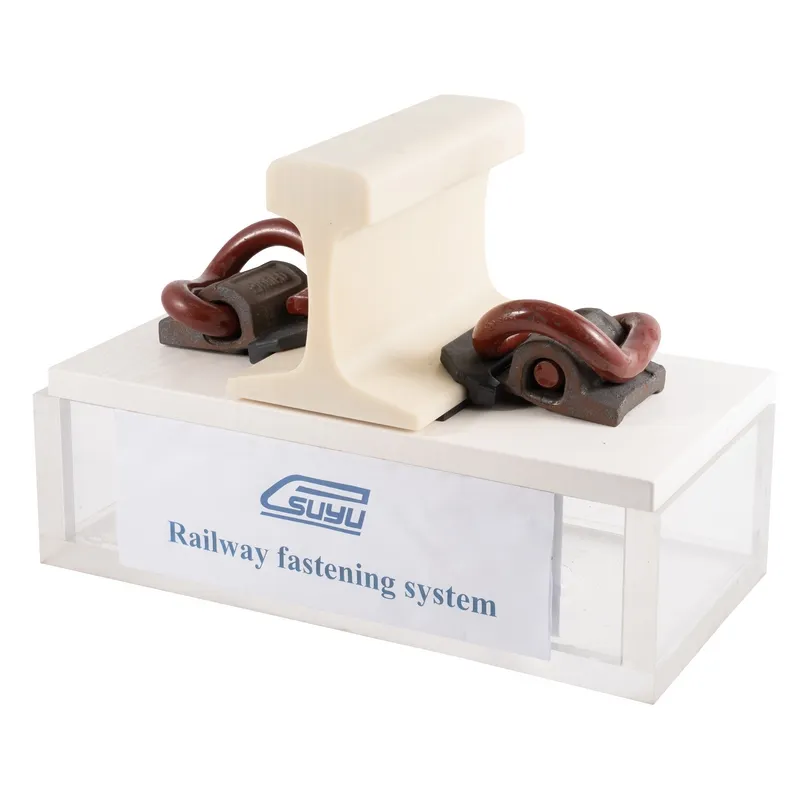

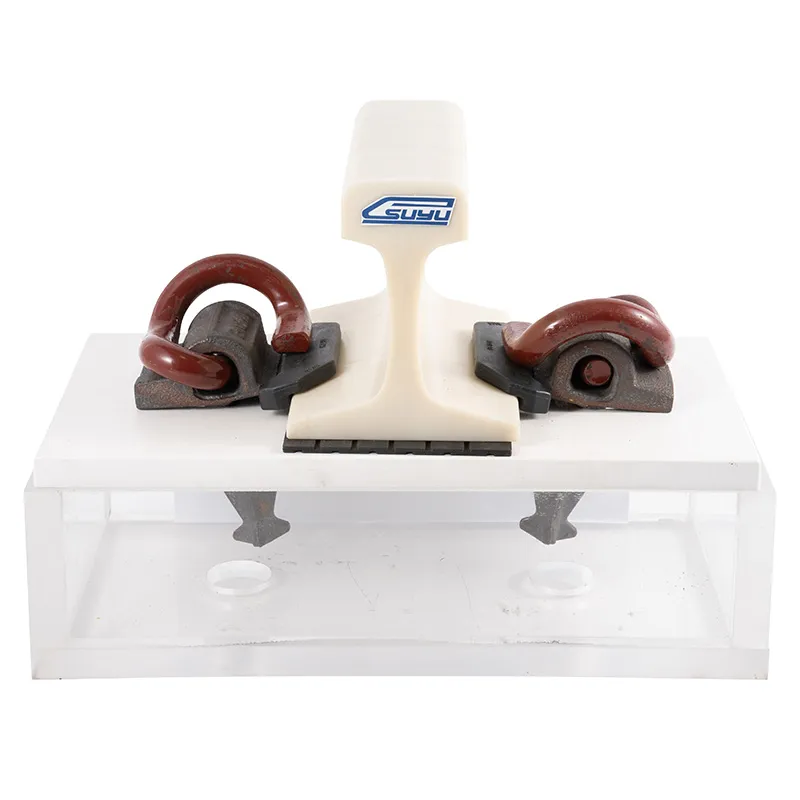

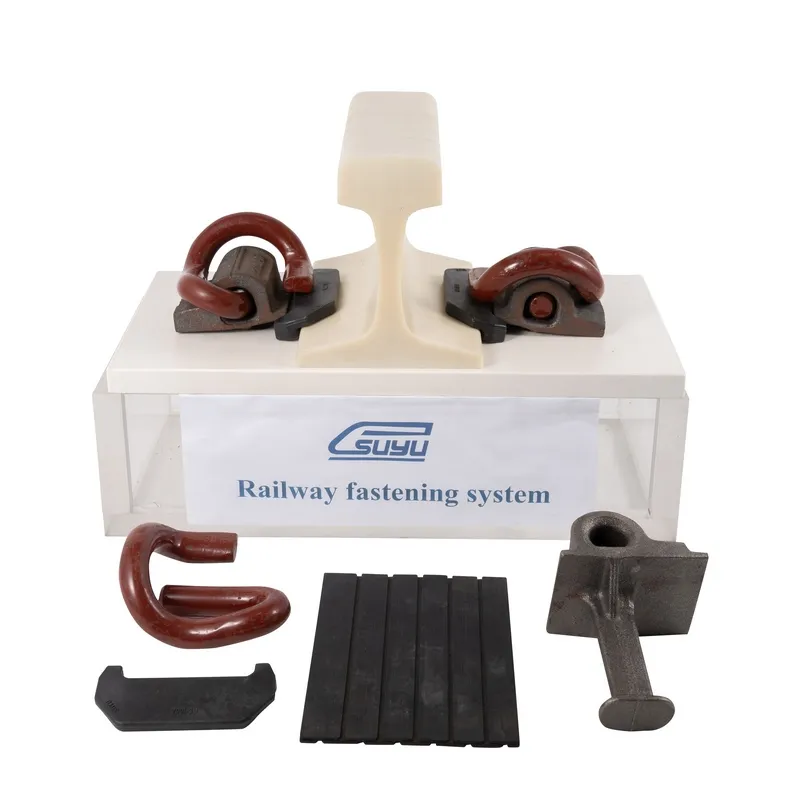

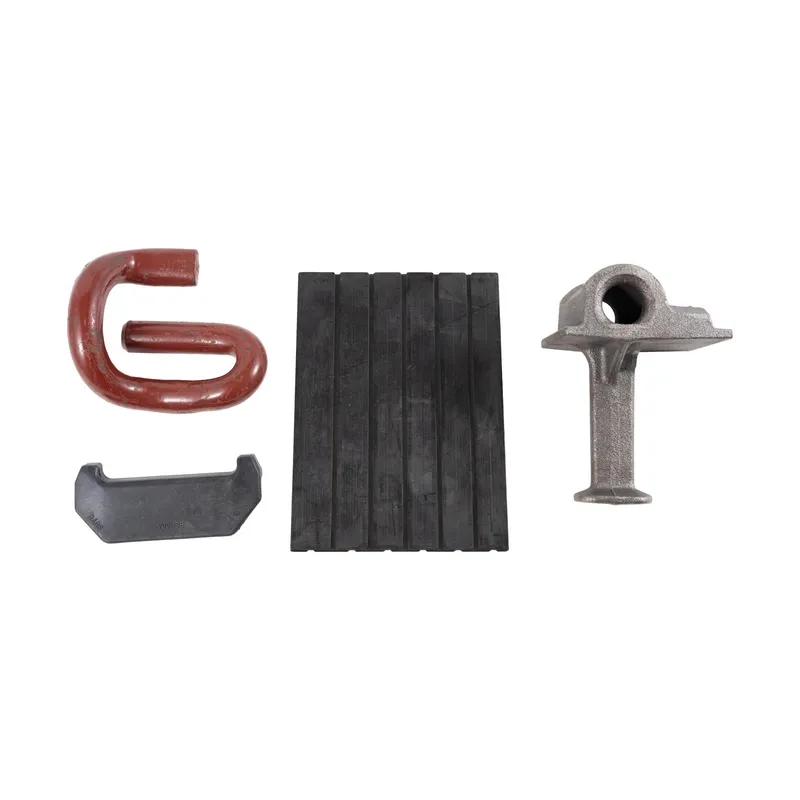

Bộ hệ thống ngàm gắn ray E-clip hoàn chỉnh cho mỗi tà vẹt sẽ gồm các bộ phận sau:

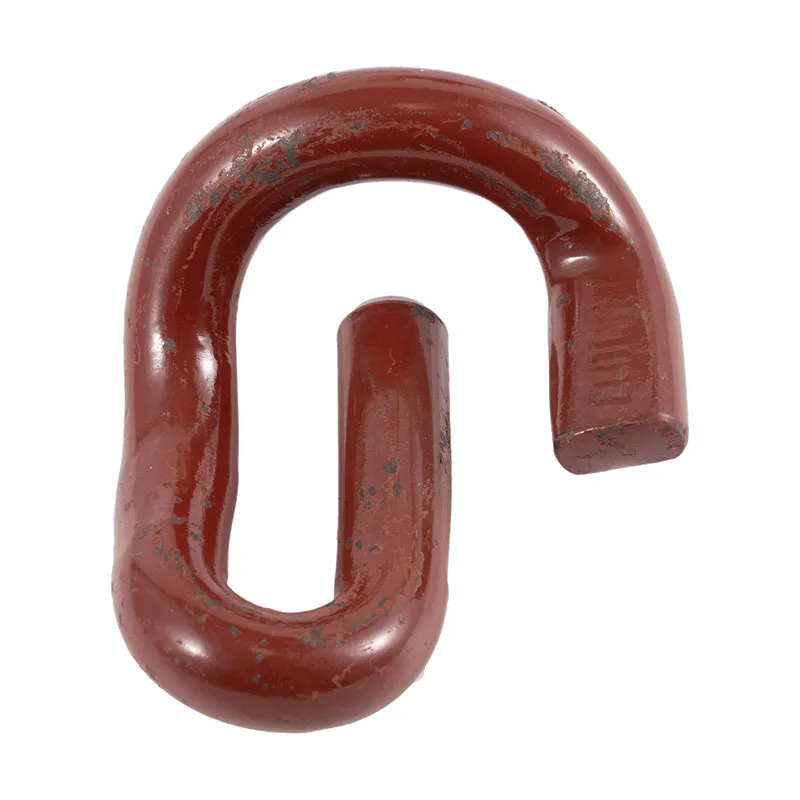

    1. Hệ thống ngàm gắn ray E clip 4 ngàm E-clip

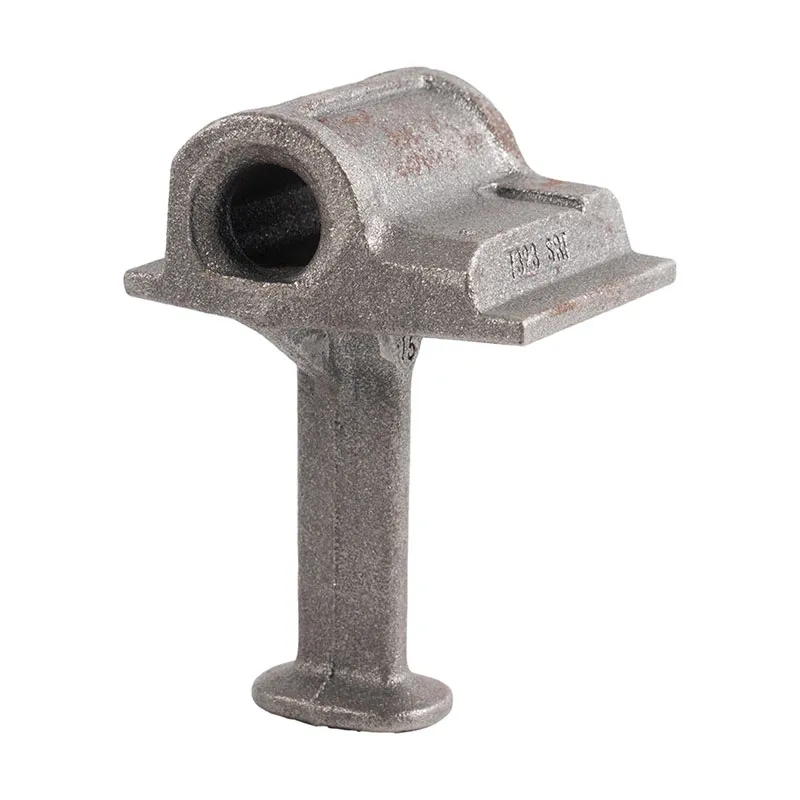

    1. Hệ thống ngàm gắn ray E clip 4 vai trục

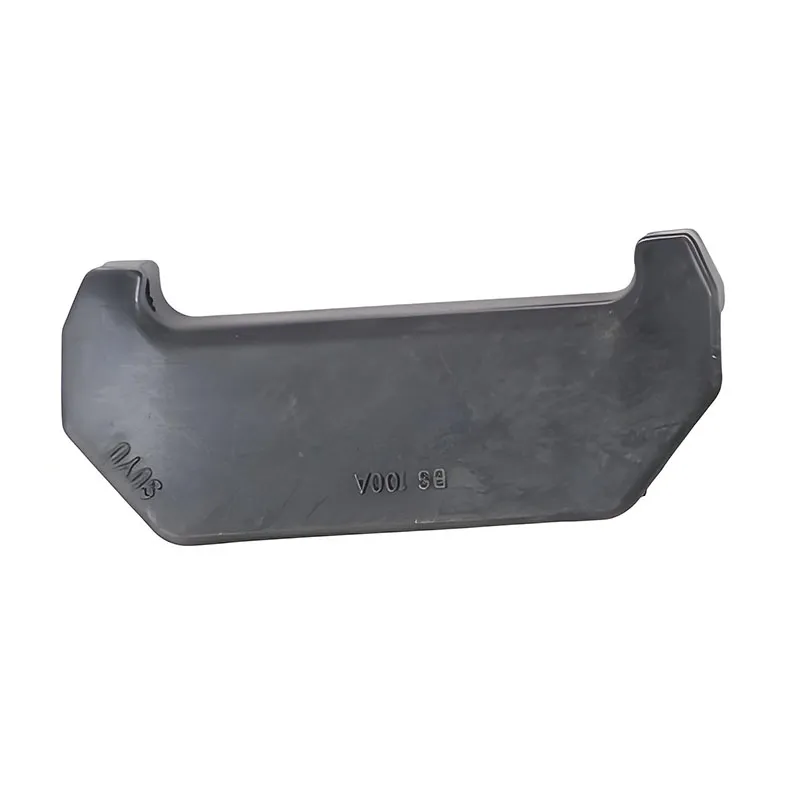

    1. Hệ thống ngàm gắn ray E clip 4 tấm cách điện

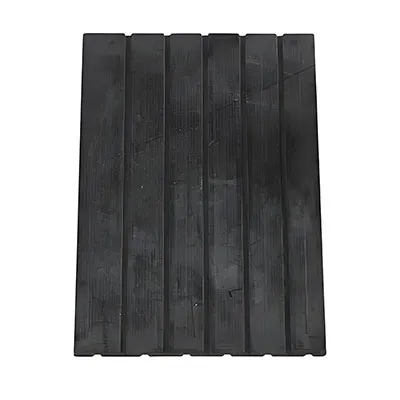

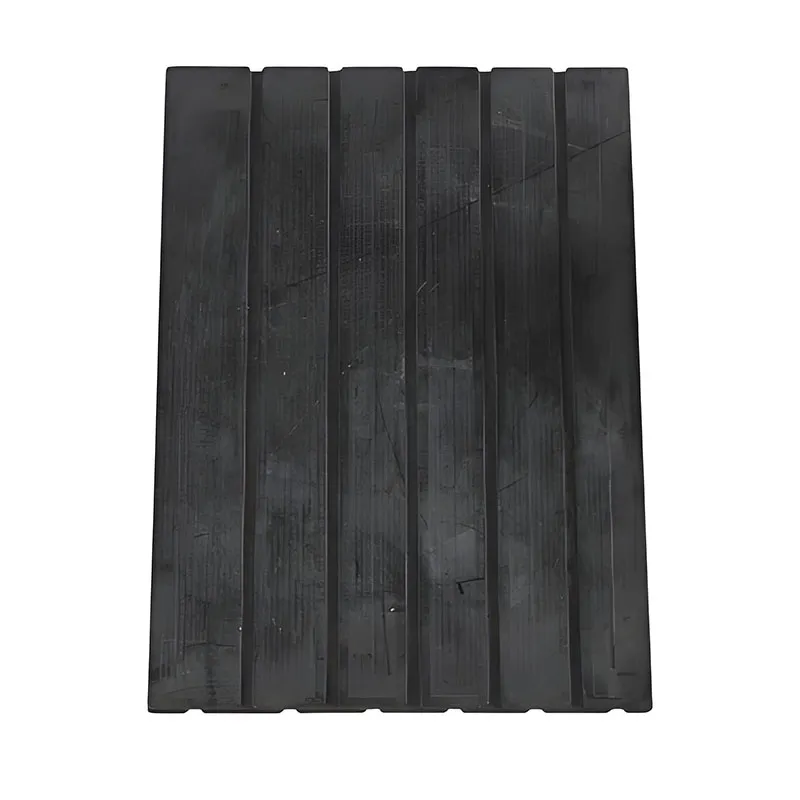

    1. Hệ thống ngàm gắn ray E clip 2 tấm đệm ray
Thông số kỹ thuật
Tên bộ phận Số lượng Vật liệu Kích thước Chú ý
E clip 4 60Si2MnA, 60Si2CrA Đường kính 16mm, 18mm hoặc 20mm (E1809, E2006, E2007, E2009, v.v. Độ cứng: 44-48HRC
Tải trọng đế: Đường kính 16mm: 500-700kgf; Đường kính 18mm: 750-900kgf; Đường kính 20mm: 1100-1400kgf
Tuổi thọ chịu mỏi: 5 triệu chu kỳ không bị hỏng
Tiêu chuẩn: DIN17221, BS970, GB/T1222
Vai trục 4 QT500-7, QT450-10 Dành cho UIC54, UIC60, 115RE, BS80lbs, BS100lbs, đường ray 50kg, đường ray 60kg, v.v. Lưu ý: Độ cứng của E-clip là 44-48HRC; Tải trọng đế cho E-clip là 500-700kgf (Đường kính 16mm); 750-900kgf (Đường kính 18mm); 1100-1400kgf (Đường kính 20mm); Tuổi thọ chịu mỏi của E-clip là 5 triệu chu kỳ mà không bị gãy E-clip đạt tiêu chuẩn DIN17221, BS970, GB/T1222
Đệm ray 2 HDPE, cao su hoặc EVA
Tấm cách điện 4 Nylon gia cố 66 (PA66)
