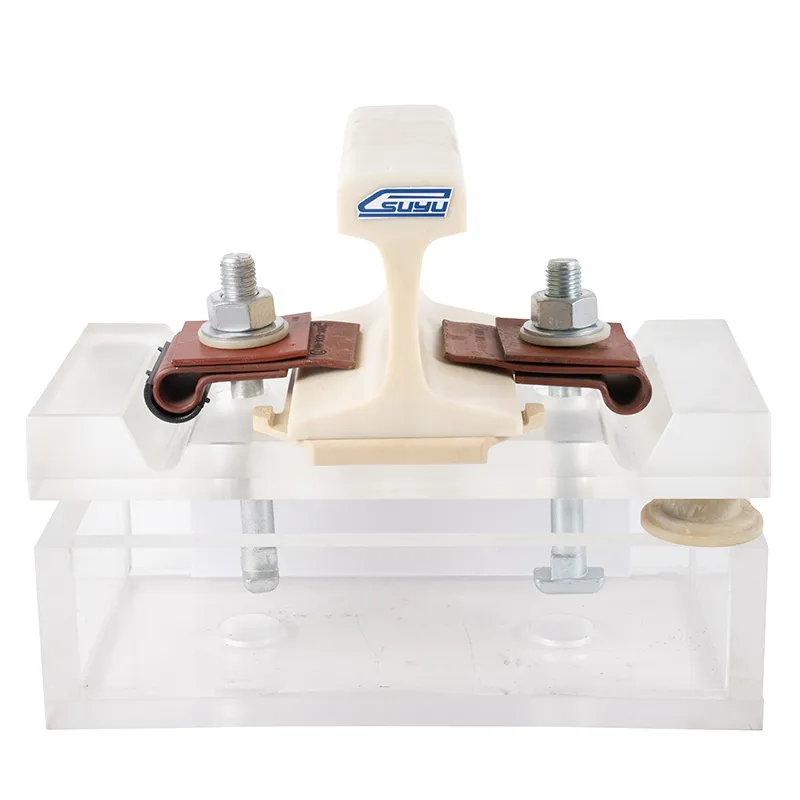

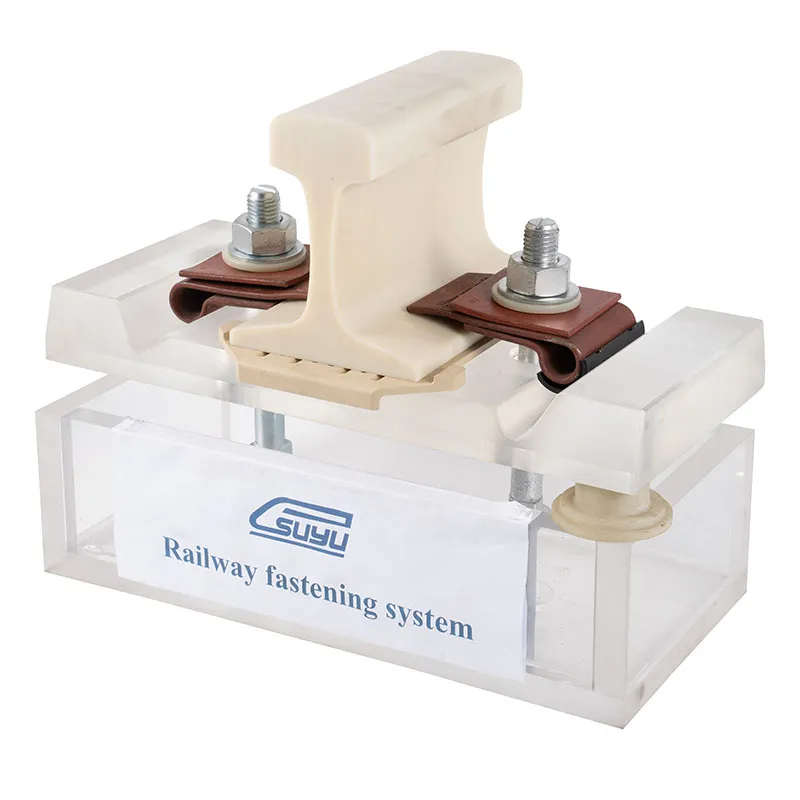

Hệ thống ngàm gắn ray RNY được thiết kế để sử dụng trong các dự án đường sắt tại Mexico và Bắc Mỹ, đặc biệt dùng để cố định đường ray 115RE trên tà vẹt bê tông. Hệ thống này giúp tối ưu chi phí so với các lựa chọn khác với quy trình lắp đặt và bảo trì đơn giản hơn.
Công nghệ buộc cố định đường ray được sử dụng trong hệ thống RNY được sử dụng phố biến trong cơ sở hạ tầng đường sắt hiện đại nhờ khả năng giảm độ rung và tiếng ồn của nó, điều này đặc biệt quan trọng trong các khu vực đông dân cư hoặc có môi trường nhạy cảm. Ngoài ra, chúng còn góp phần kéo dài tuổi thọ của cả đường ray và các cấu trúc hỗ trợ bằng cách giảm hao mòn. Hiện nay trên thế giới, các hệ thống đường sắt thường sử dụng các cơ chế cố định này, đặc biệt là trong mạng lưới đường sắt cao tốc, nhằm đảm bảo đường ray luôn được cố định chắc chắn, giảm thiểu rủi ro tai nạn và tăng cường an toàn tổng thể.

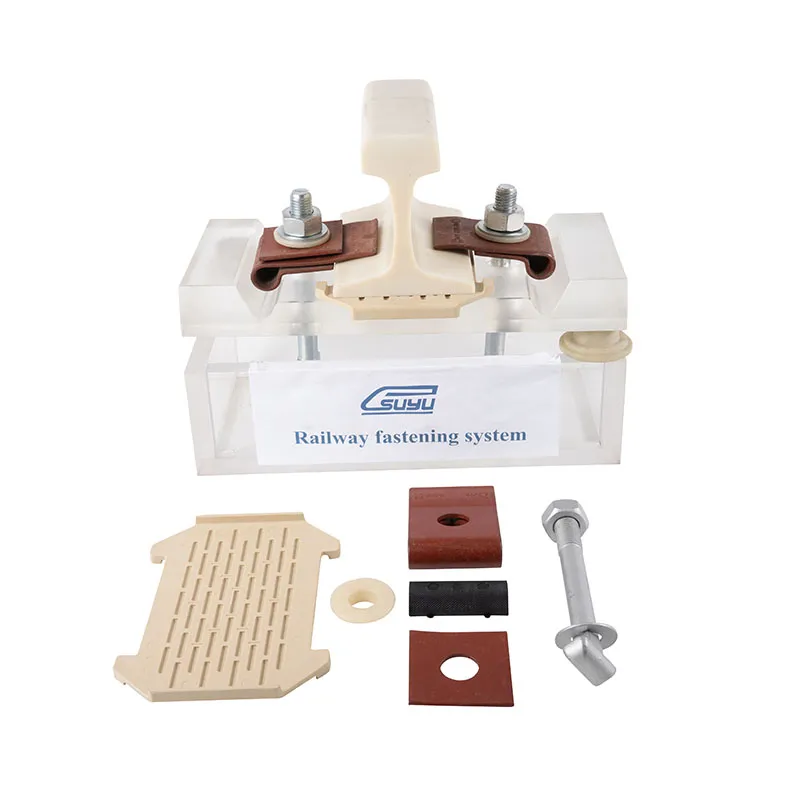

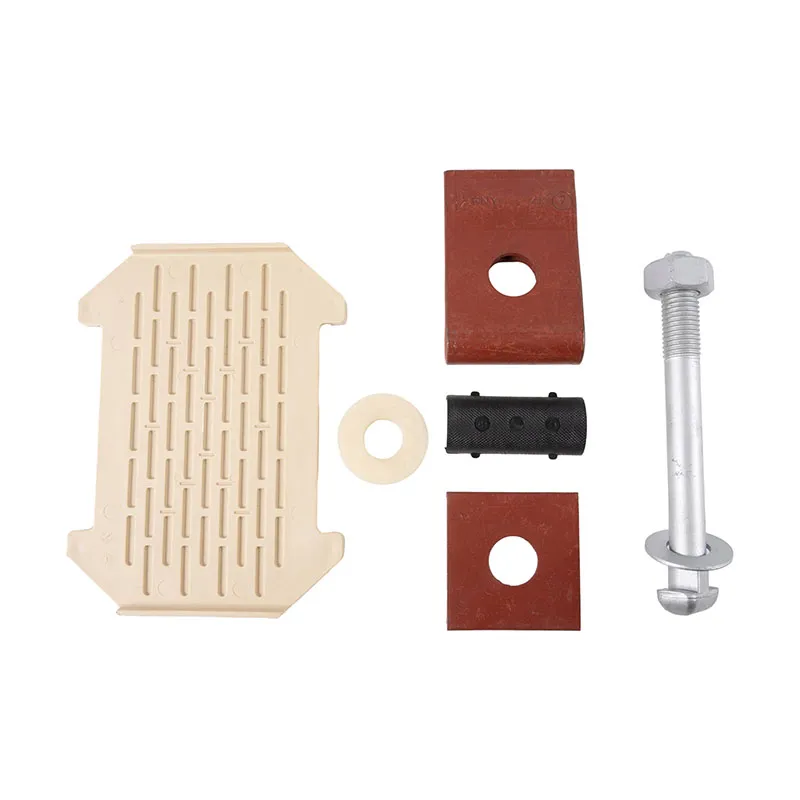

Bộ hệ thống ngàm gắn ray RNY hoàn chỉnh cho mỗi tà vẹt bao gồm các phụ tùng sau:
| Tên bộ phận | Mục | Yêu cầu kỹ thuật | Lưu ý |

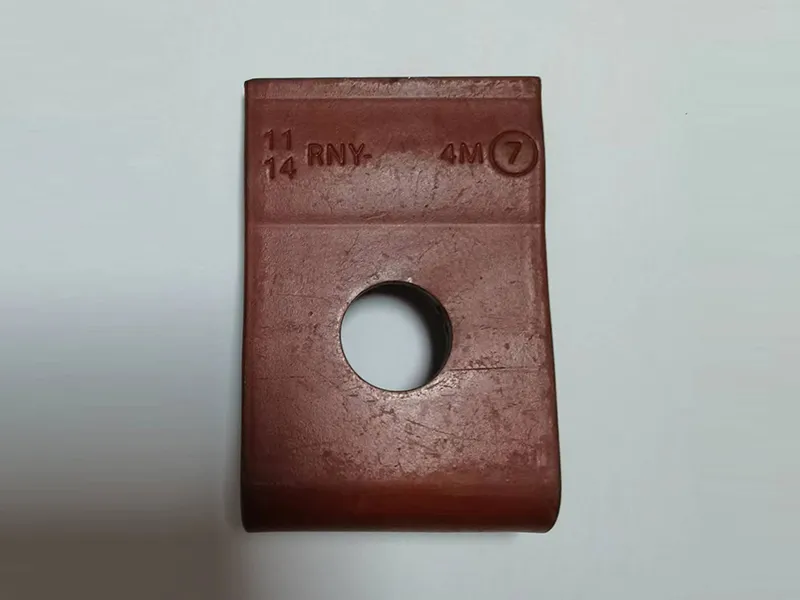

| Tấm đàn hồi RNY | Loại | Độ dày 5mm | Ứng dụng cho các loại đường sắt khác nhau |
| Chất liệu | 60Si2Mn | Thành phần hóa học(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
| Xử lý bề mặt | Bôi trơn dầu, sơn đỏ, hoặc theo yêu cầu | Cung cấp theo đơn đặt hàng | |
| Độ cứng | 42-47HRC | ||
| Tiêu chuẩn | DIN17221, GB/T1222 | ||

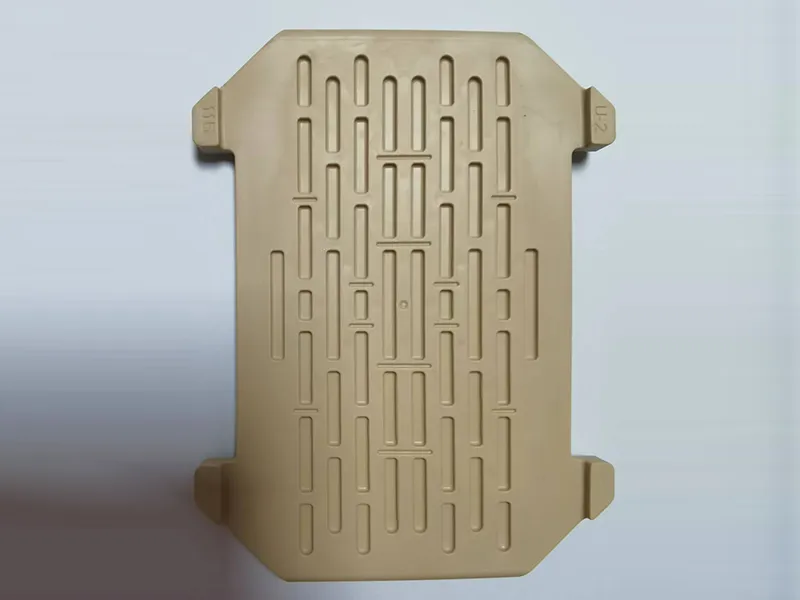

| Đệm ray U-2 | Loại | Phù hợp với loại đường ray UIC54, 115RE | |
| Chất liệu | Nhựa TPE (Chất đàn hồi nhựa nhiệt dẻo) | Mật độ: 1,09g/㎝3 Độ bền kéo: 4,23Mpa Mô-đun kéo: 2,97Mpa Độ nóng chảy: 200-220℃ Độ cứng ren: ≥40D | |
| Xử lý bề mặt | Tự nhiên | ||

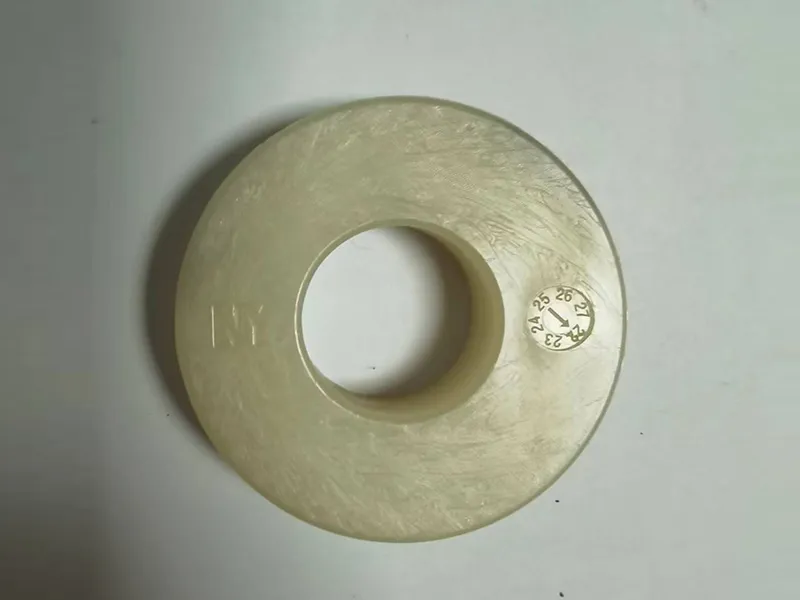

| Vòng đệm nylon | Loại | Vòng đệm nylon NY | |
| Chất liệu | Nylon gia cường 6 (PA6) | Mật độ: 1,15g/㎝3 Độ bền kéo: 66,3Mpa Độ giãn: 31,3% Độ nóng chảy: 228℃ Điện trở cách điện: ≥2,8×1012Ω Độ cứng: ≥114HRR | |
| Xử lý bề mặt | Tự nhiên | ||

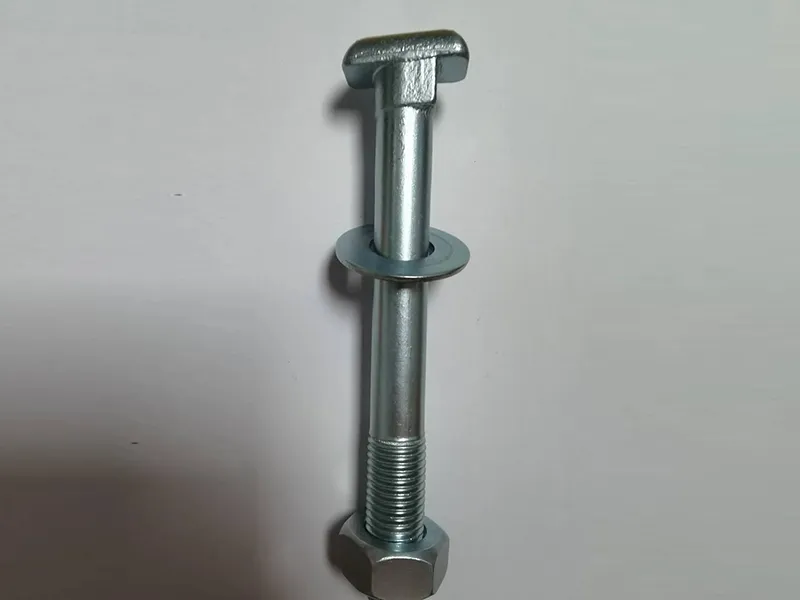

| Bu lông SL | Loại | 7/8*186/201 | |
| Chất liệu | 45# | Thành phần hóa học(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Cấp độ | 8.8 | Độ bền kéo: ≥800Mpa Sức mạnh năng suất: ≥640Mpa Độ giãn: ≥12% | |
| Đai ốc | Loại | 7/8 | |
| Chất liệu | 45# | Thành phần hóa học(%): C: 0,45, Mn: 0,65, Si: 0,25, P: 0,016, S: 0,001 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Cấp độ | 8 | HV295-353 | |
| Tấm đệm phẳng | Loại | 50*23*3 | |
| Chất liệu | Q235 | Thành phần hóa học(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Độ cứng | HV200-300 |
