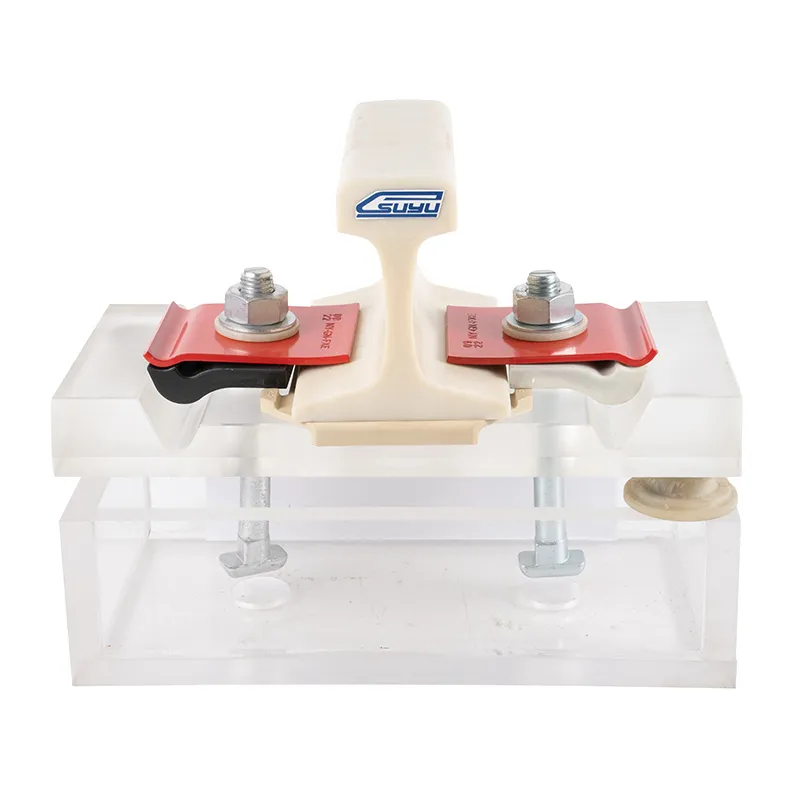

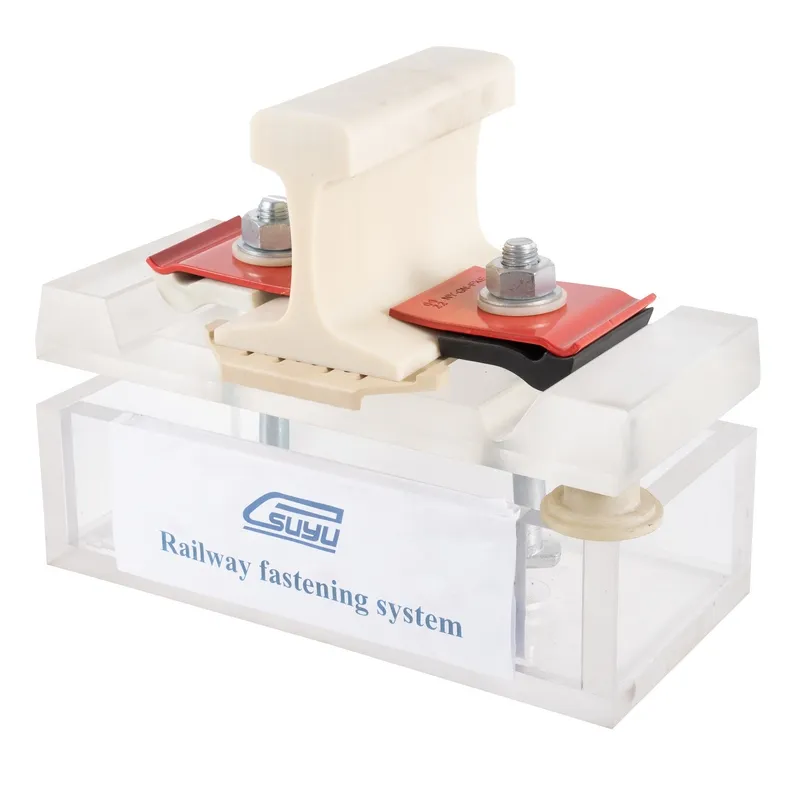

Hệ thống ngàm gắn ray NY-GN được thiết kế riêng cho các dự án đường sắt tại Mexico và Bắc Mỹ, là hệ thống lý tưởng để buộc cố định đường ray 115RE trên tà vẹt bê tông.
Hệ thống ngàm gắn ray đàn hồi được sử dụng rộng rãi trong các mạng lưới đường sắt trên toàn thế giới, rất phổ biến ở các quốc gia có mạng lưới đường sắt cao tốc, đóng vai trò quan trọng trong việc duy trì độ ổn định và an toàn của đường ray. Hệ thống NY-GN giúp đảm bảo đường ray luôn được cố định chắc chắn, giảm rủi ro tai nạn và cải thiện an toàn tổng thể cho đường sắt. Bằng cách giảm thiểu rung động và giảm tiếng ồn, hệ thống cố định NY-GN cũng nâng cao độ thoải mái cho hành khách và hiệu quả vận hành bằng cơ chế giảm rung và giảm tiếng ồn, trở thành lựa chọn yêu thích cho các mạng lưới đường sắt hiện đại.

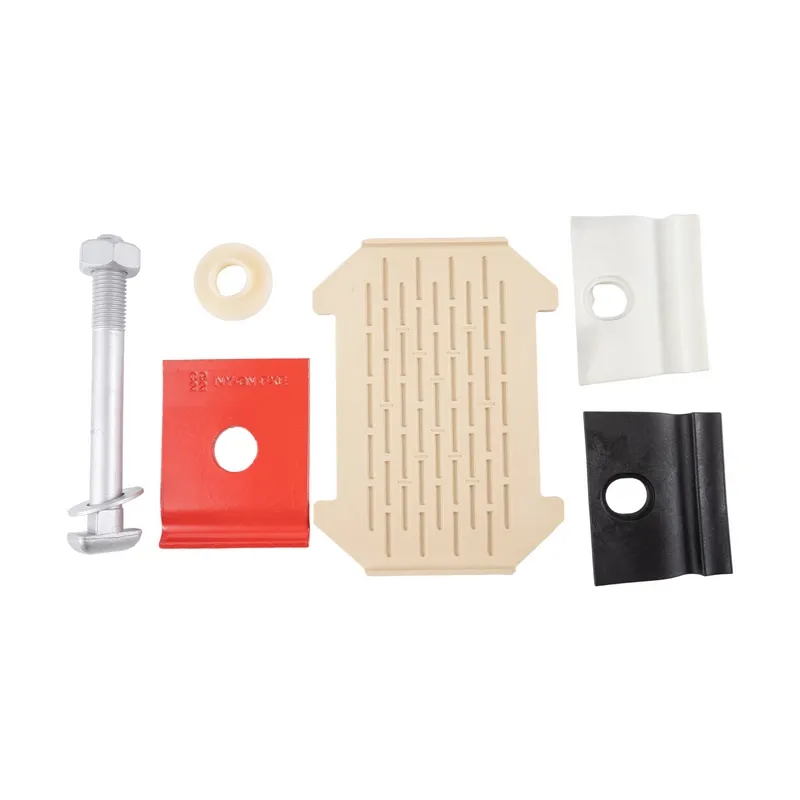

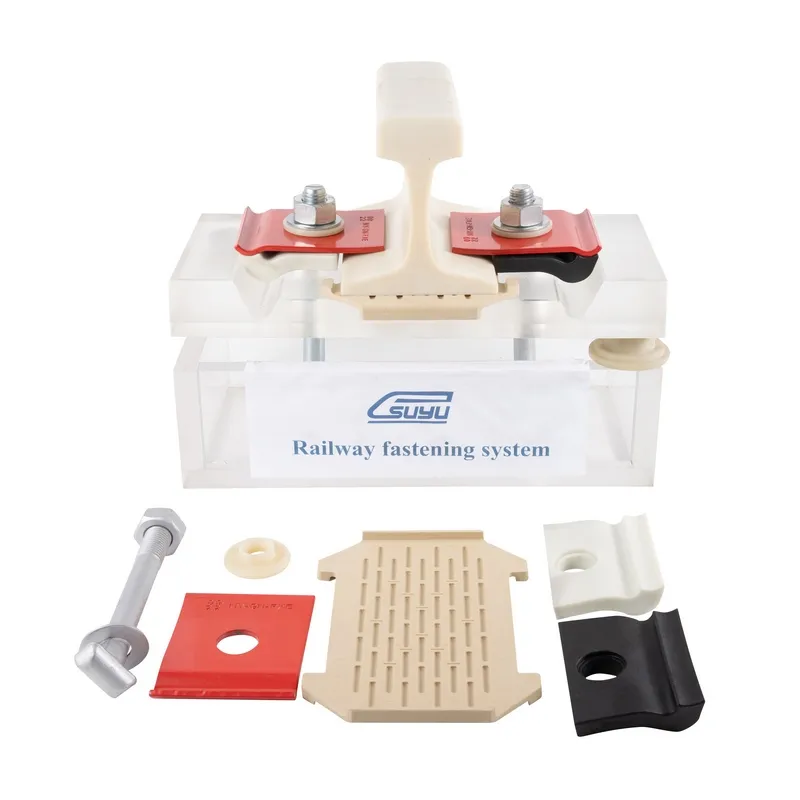

Bộ hệ thống ngàm gắn ray NY-GN hoàn chỉnh cho mỗi tà vẹt bao gồm các bộ phận sau:

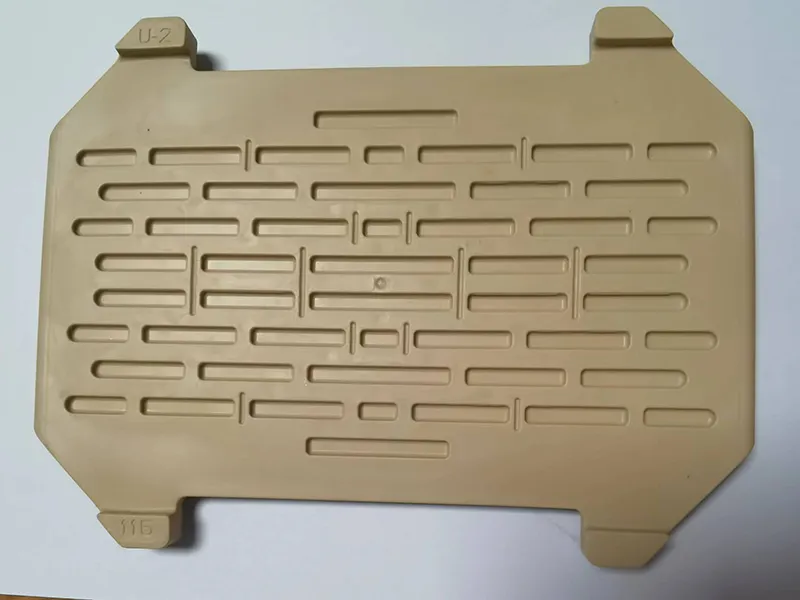

2 tấm đệm ray U-2

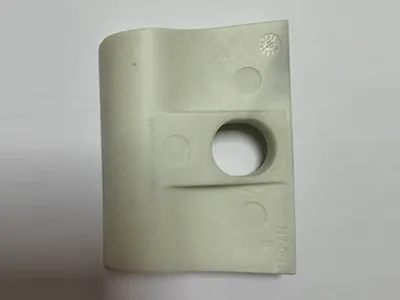

2 tấm cách điện số 08
2 tấm cách điện số 06

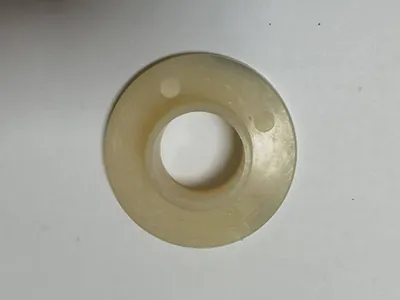

4 vòng đệm cách điện
4 tấm đàn hồi GN
4 chiếc bu lông SL kèm đai ốc và vòng đệm phẳng 7/8*201
| Tên bộ phận | Mục | Yêu cầu kỹ thuật | Lưu ý |

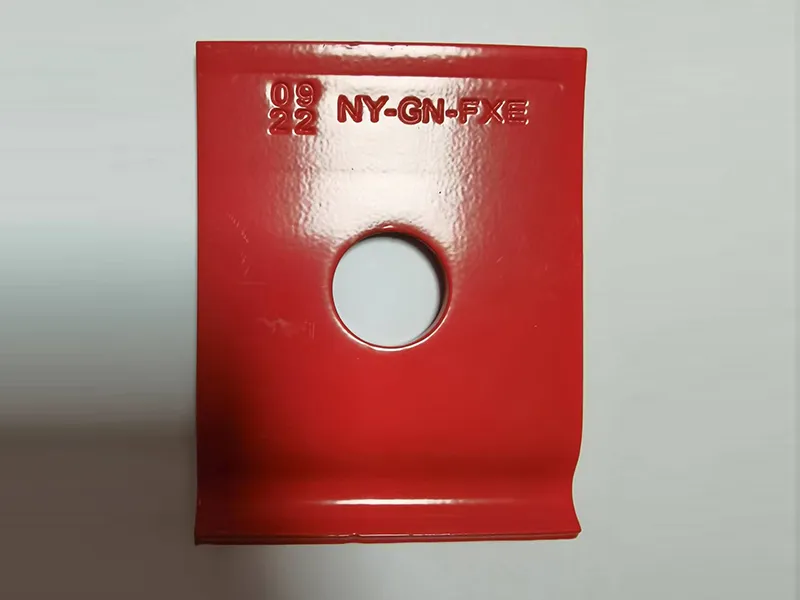

| Tấm đàn hồi NY-GN | Loại | Độ dày 5mm | Ứng dụng cho các loại đường ray khác nhau |
| Chất liệu | 60Si2Mn | Thành phần hóa học(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
| Xử lý bề mặt | Bôi trơn dầu, sơn đỏ, hoặc theo yêu cầu | Cung cấp theo đơn đặt hàng | |
| Độ cứng | 42-47HRC | ||
| Tiêu chuẩn | DIN17221, GB/T1222 | ||

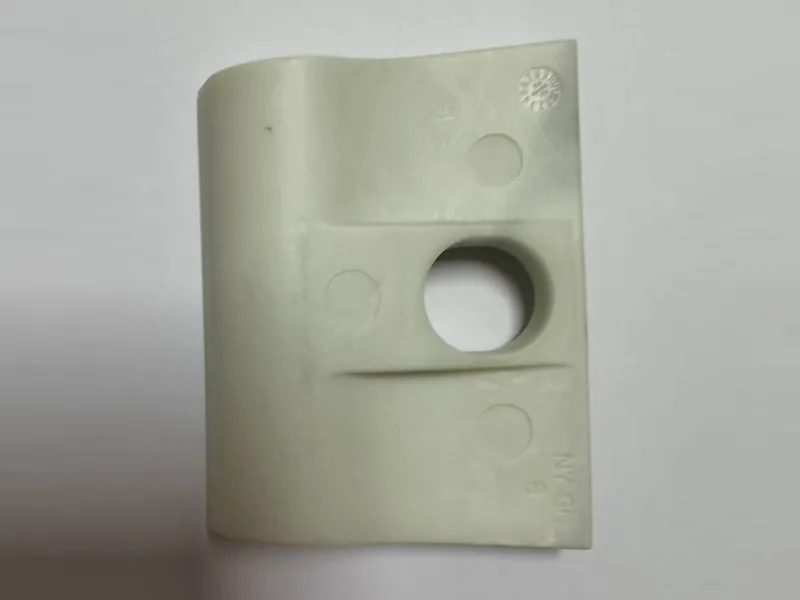

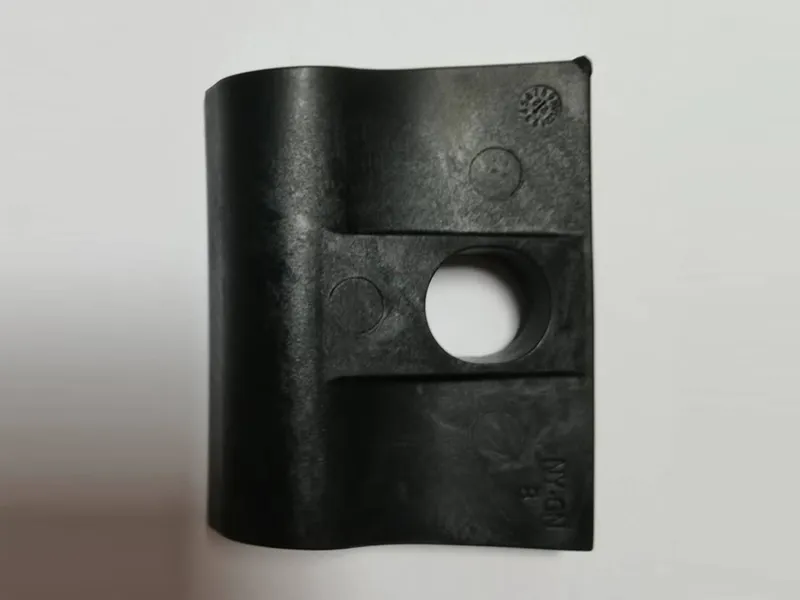

| Tấm cách điện NY-GN số 6 và số 8 | Loại | Phù hợp với đường ray UIC54, 115RE | |
| Chất liệu | Nylon gia cường 6 (PA6 + 30% GF) | Mật độ: 1,39g/cm³ Độ bền kéo: 165Mpa Độ giãn: 3,5% Độ nóng chảy: 226 ℃ Điện trở cách điện: ≥1,9×1012Ω Hàm lượng sợi thủy tinh: 30-35% Độ cứng: ≥114HRR | |
| Màu sắc | Đen, trắng hoặc theo yêu cầu | ||
| Đệm ray U-2 | Loại | Phù hợp với đường ray UIC54, 115RE | |
| Chất liệu | Nhựa TPE (Chất đàn hồi nhiệt dẻo) | Mật độ: 1,09g/㎝3 Độ bền kéo: 4,23Mpa Mô-đun kéo: 2,97Mpa Độ nóng chảy: 200-220 ℃ Độ cứng ren: ≥40D | |
| Xử lý bề mặt | Tự nhiên | ||

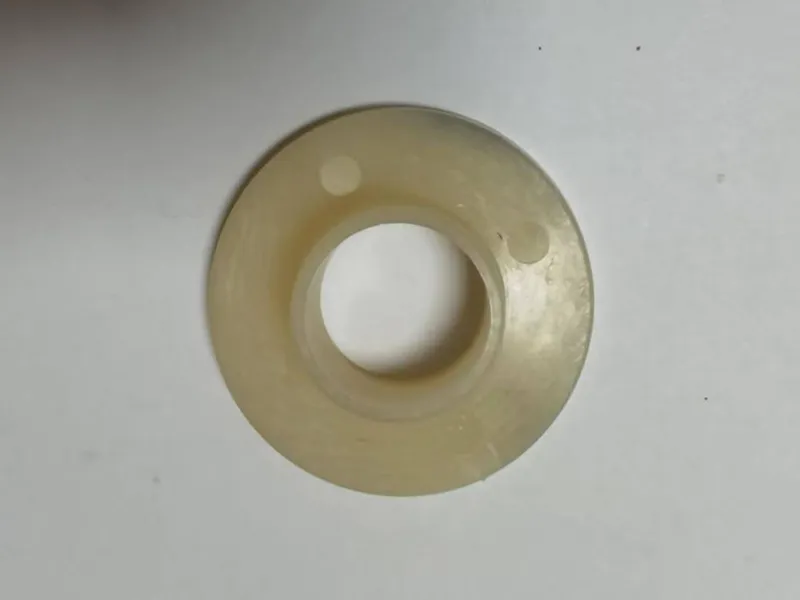

| Vòng đệm nylon | Loại | Vòng đệm Nylon NY | |
| Chất liệu | Nylon gia cường 6 (PA6) | Mật độ: 1,15g/㎝3 Độ bền kéo: 66,3Mpa Độ giãn: 31,3% Điểm nóng chảy: 228℃ Điện trở cách điện: ≥2,8×1012Ω Độ cứng: ≥114HRR | |
| Xử lý bề mặt | Tự nhiên | ||

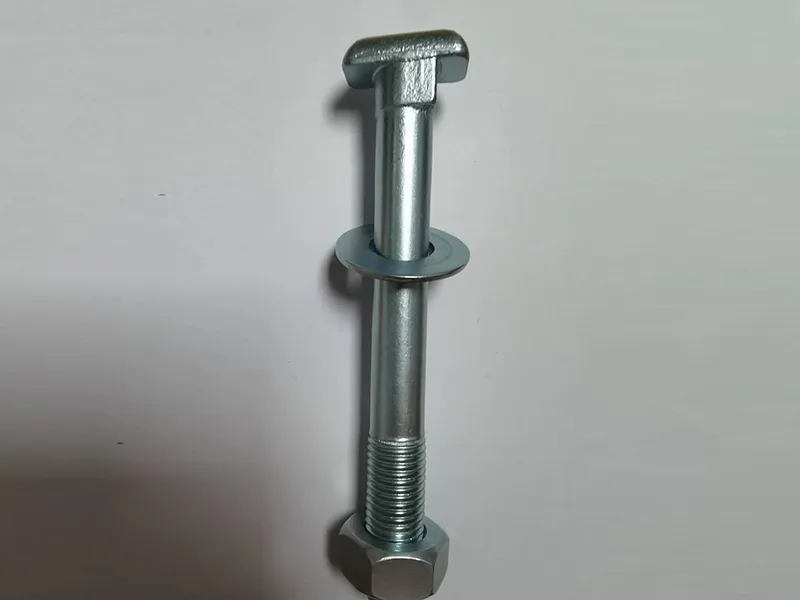

| Bu lông SL | Loại | 7/8*186/201 | |
| Chất liệu | 45# | Thành phần hóa học (%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Cấp độ | 8.8 | Độ bền kéo: ≥800Mpa Sức mạnh năng suất: ≥640Mpa Độ giãn: ≥12% | |
| Đai ốc | Loại | 7/8 | |
| Chất liệu | 45# | Thành phần hóa học(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Cấp độ | 8 | HV295-353 | |
| Tấm đệm phẳng | Loại | 50*23*3 | |
| Chất liệu | Q235 | Thành phần hóa học(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Độ cứng | HV200-300 |
