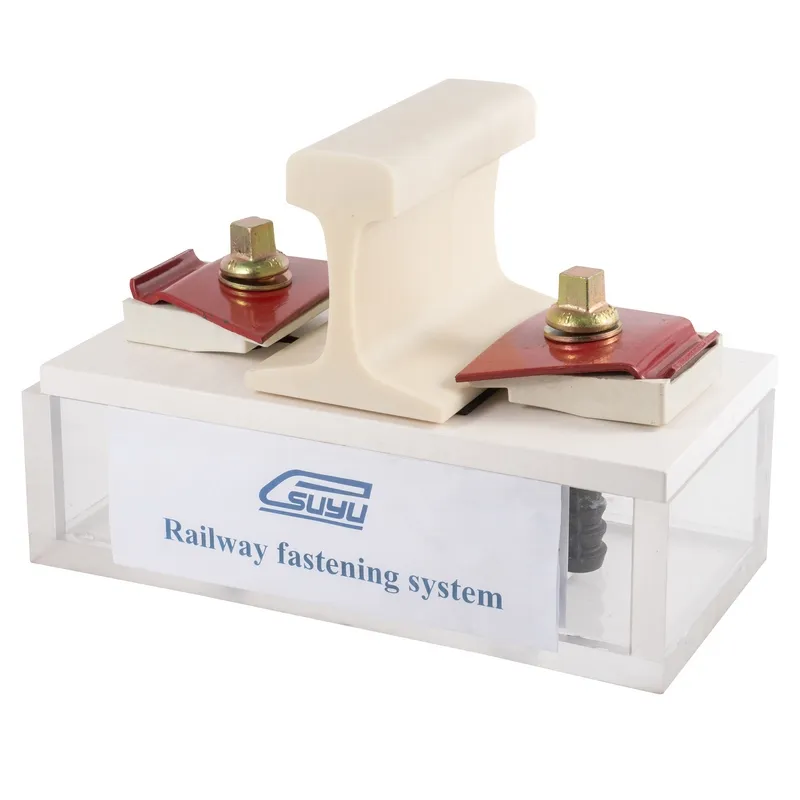

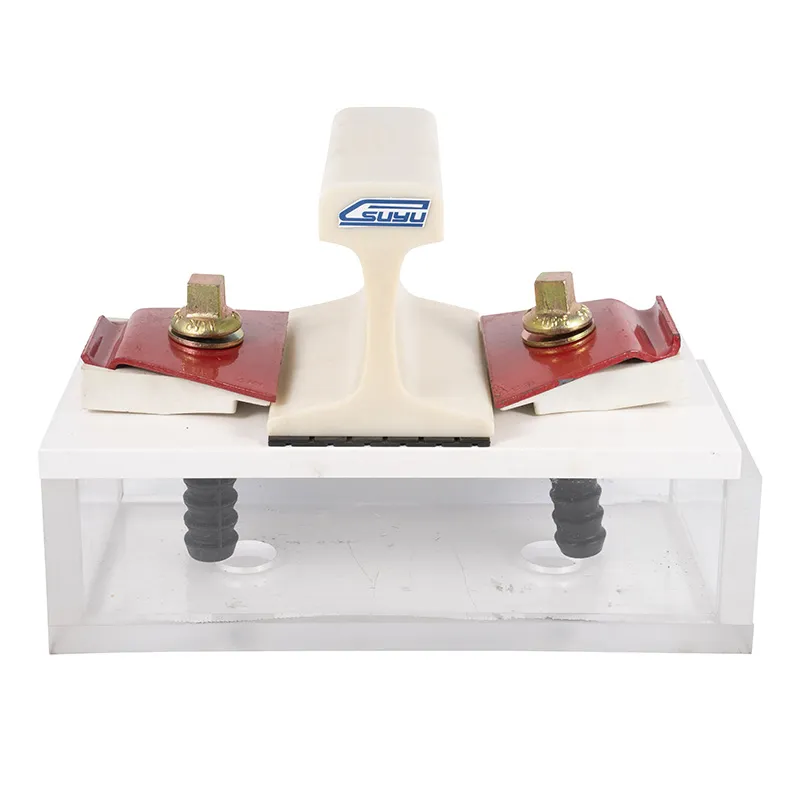

Hệ thống ngàm gắn ray Nabla là một giải pháp được sử dụng phổ biến để cố định các tuyến đường sắt, bao gồm các ngàm Nabla và các tấm nối, giúp liên kết đường ray với tà vẹt. Thiết kế của hệ thống này có khả năng hấp thụ và phân tán hiệu quả các rung động và lực va chạm từ việc vận hành đường sắt, đảm bảo đường ray luôn được giữ vững và ngăn ngừa tình trạng lỏng lẻo hoặc bị dịch chuyển.
Hệ thống ngàm Nabla tạo ra lực ép động ổn định lên đường ray khi đai ốc được siết chặt, thích hợp dùng cho đường sắt cao tốc, đường sắt tải nặng và các hệ thống vận chuyển đô thị. Khả năng chịu đựng rung động và va chạm lớn giúp hệ thống trở thành một sự lựa chọn lý tưởng cho cả các tuyến đường sắt chở khách và hàng hóa. Trong những năm gần đây, hệ thống ngàm gắn ray Nabla cũng đã được áp dụng rộng rãi trong các tuyến đường sắt vận chuyển quặng ở Bắc Phi, cho thấy tính linh hoạt và độ tin cậy của nó trong các điều kiện khắc nghiệt. Hiệu suất đáng tin cậy của hệ thống góp phần nâng cao sự ổn định và an toàn cho đường ray, kéo dài tuổi thọ của cơ sở hạ tầng đường sắt và giảm nhu cầu bảo trì.

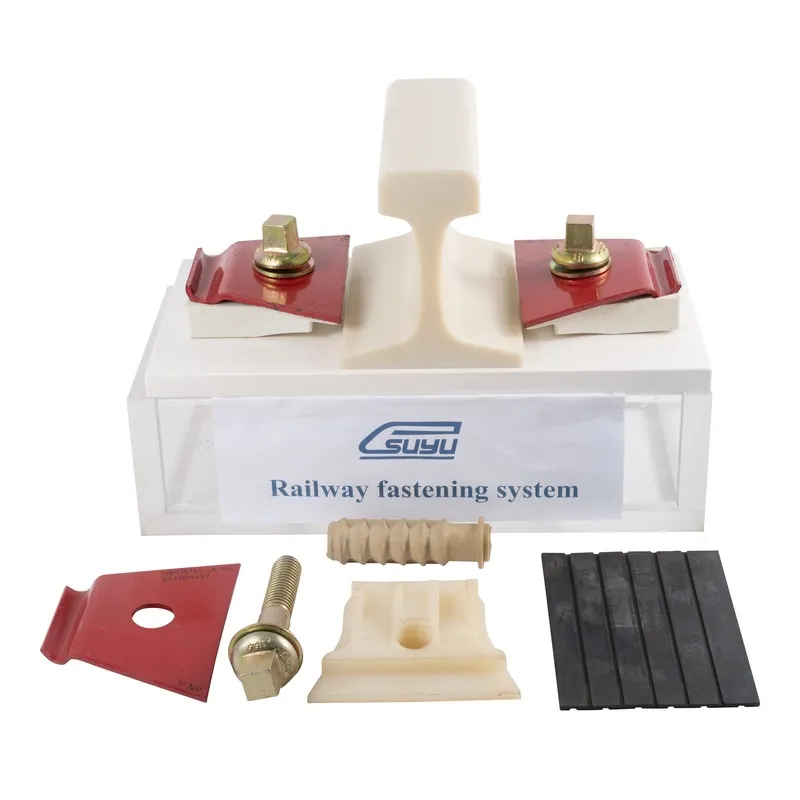

Bộ hệ thống ngàm gắn ray Nabla hoàn chỉnh cho mỗi tà vẹt bao gồm các bộ phận sau:
| Tên bộ phận | Số lượng | Vật liệu | Kích thước | Ghi chú |

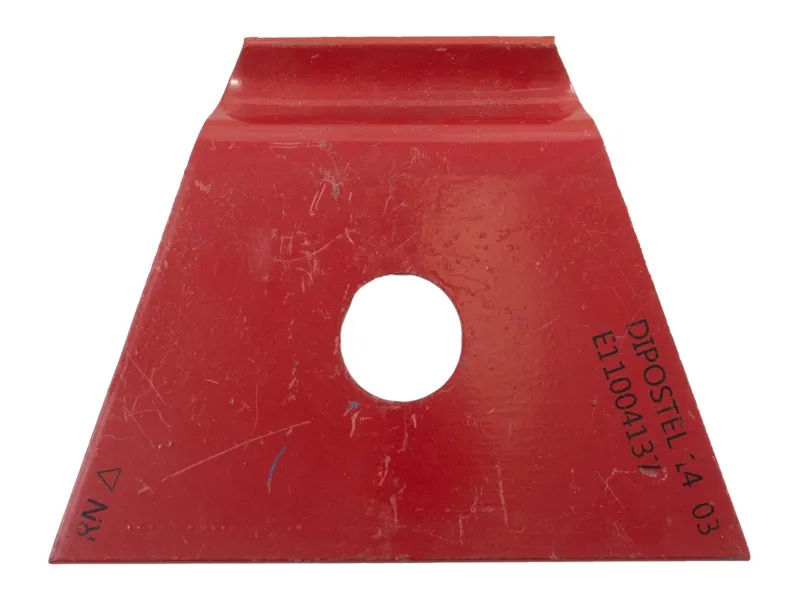

| Ngàm Nabla | 4 | 60Si2MnA, 60Si2CrA | Độ dày 4mm hoặc 4.5mm | 42-47HRC 3 triệu lần không gãy; Ứng dụng cho nhiều loại đường ray khác nhau |

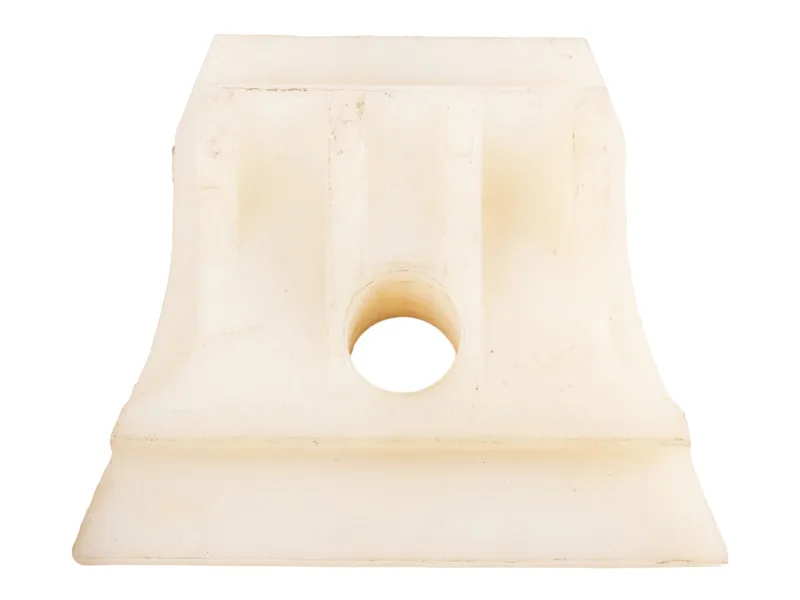

| Chất cách điện | 4 | Nylon được gia cố 66 (PA66) | Mật độ: 1,3-1,45g/cm3 Độ bền kéo: ≥170Mpa Độ giãn dài: ≤4,4% Độ bền uốn: ≥250Mpa Độ bền va đập (Không có khe hở): ≥80KJ/m2 Điểm nóng chảy: 250-270℃ Độ cách điện: ≥1X108Ω Hàm lượng sợi thủy tinh: 30-35% Độ cứng: ≥110HRR | |

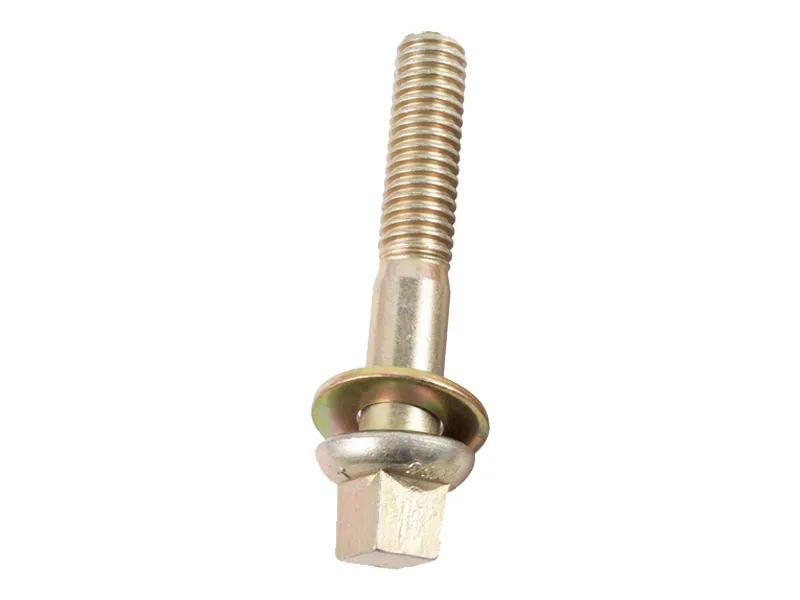

| Vít neo | 4 | Bậc 5.6:35# | UIC54, UIC60, 50kg đường ray, 60kg đường ray | Độ bền kéo: ≥500Mpa Độ bền chảy: ≥300Mpa Độ giãn dài: ≥20% Uốn nguội: 90 độ không nứt |
| Vòng đệm lò xo riêng | 4 | ML08AI | 18.25x34x78mm | Thành phần hóa học (%): C: 0,05-0,10, Mn: 0,30-0,60, Si: ≤ 0,1, Cr: ≤ 0,2, P: ≤ 0,035, S: ≤ 0,035 |
