Hệ thống ngàm gắn ray NY-ES được thiết kế cho các dự án đường sắt tại Mexico và Bắc Mỹ, đặc biệt là hệ thống đường ray 115RE trên tà vẹt bê tông. Hệ thống này giúp tối ưu hóa chi phí, lắp đặt dễ dàng và bảo trì đơn giản hơn so với các hệ thống gắn ray khác.
Thiết kế của hệ thống đảm bảo quá trình lắp đặt và vận hành trở nên ít phức tạp hơn, giúp giảm chi phí nhân công và dịch vụ. Hệ thống NY-ES được ưa chuộng nhờ tính đơn giản, độ bền và khả năng vận hành an toàn, ổn định cho đường ray.

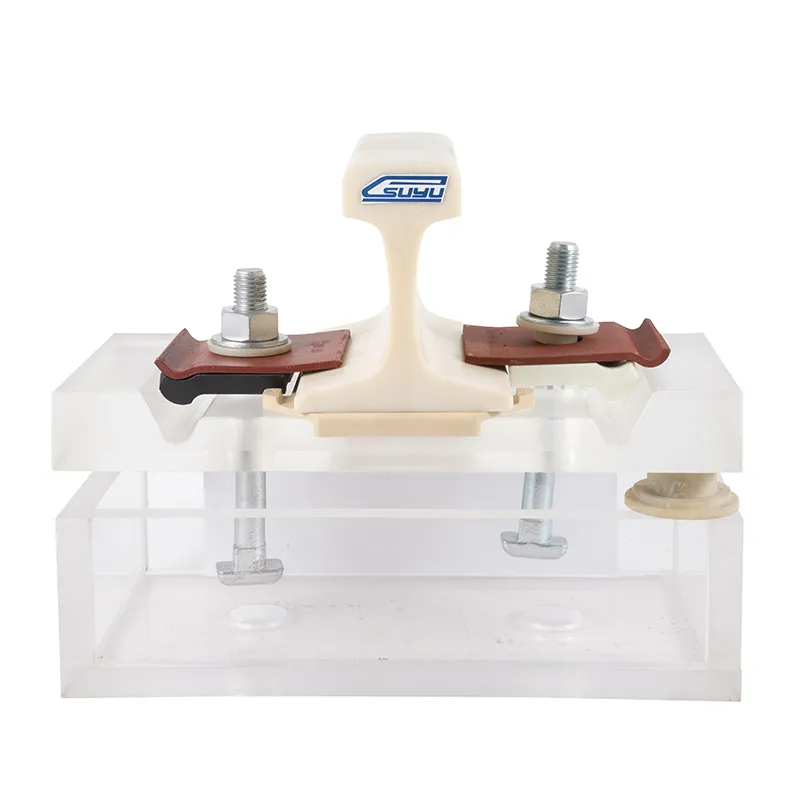

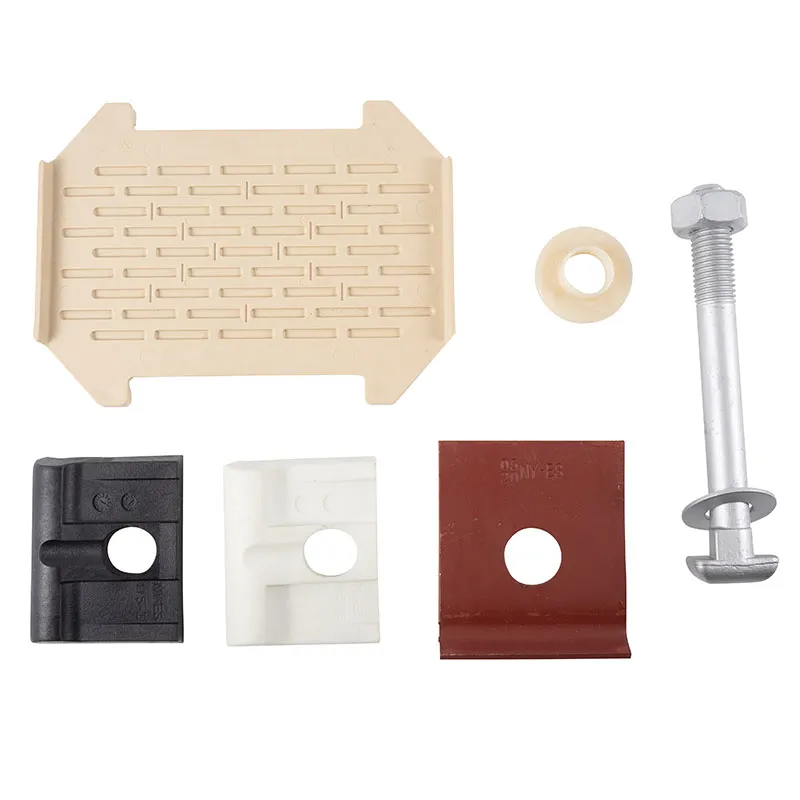

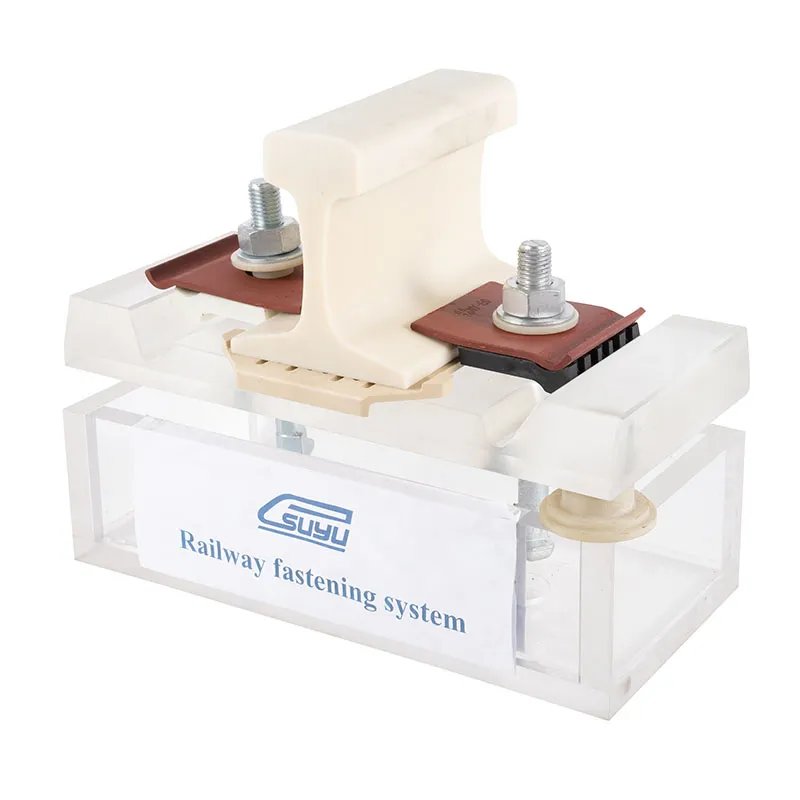

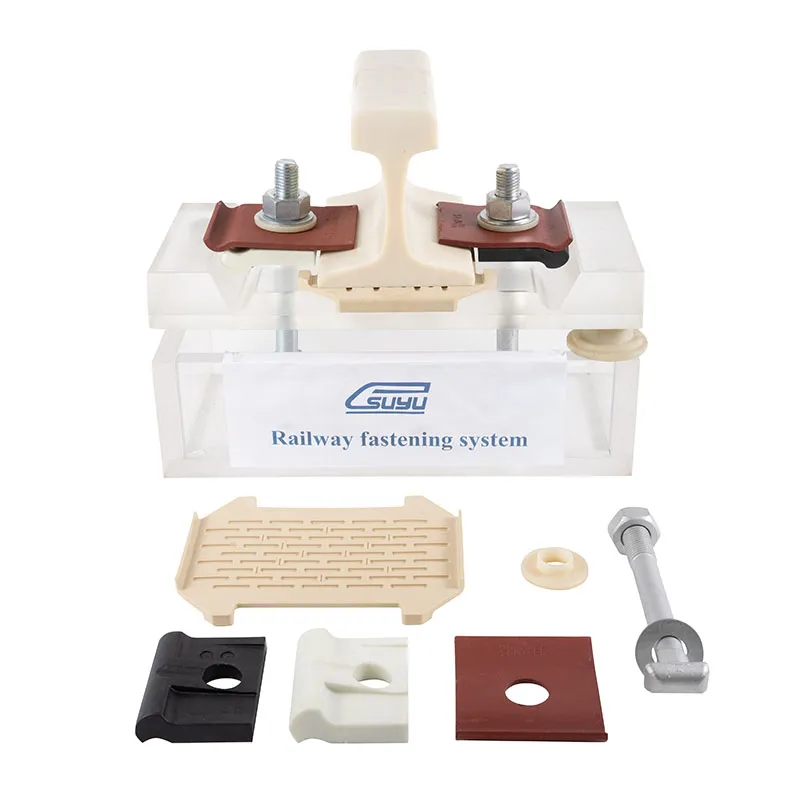

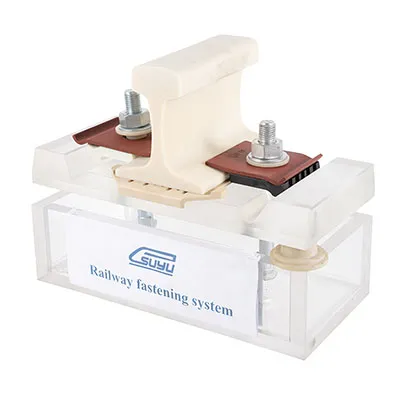

Hệ thống ngàm gắn ray NY-ES hoàn chỉnh cho mỗi thanh tà vẹt bao gồm các bộ phận sau

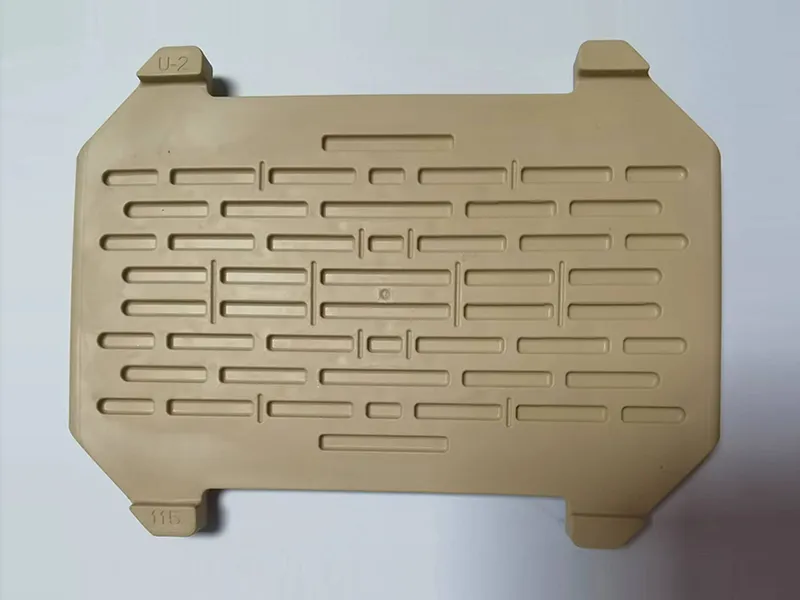

2 đệm ray U-2
2 tấm cách điện bên ngoài

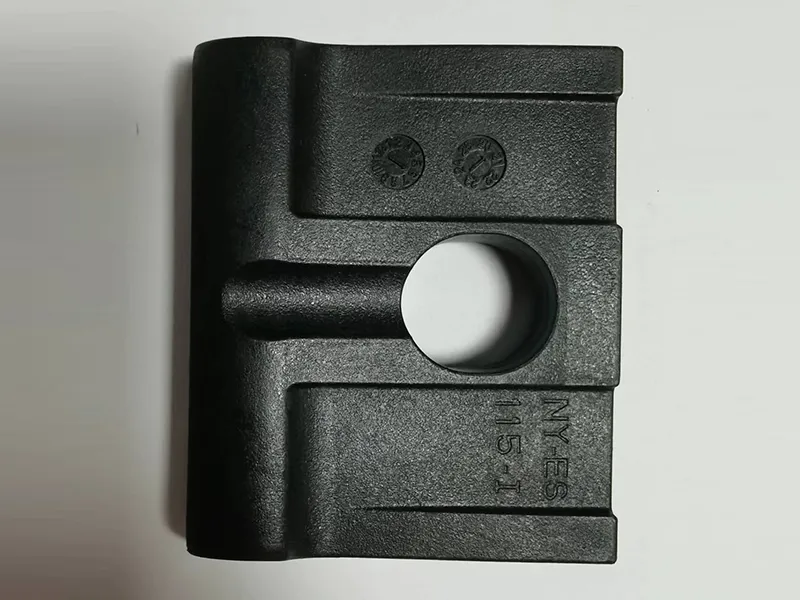

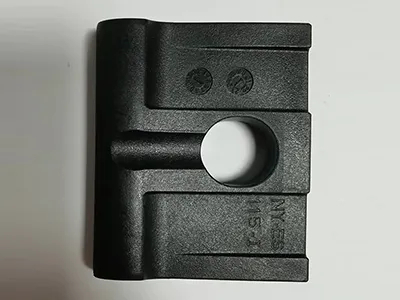

2 tấm cách điện bên trong

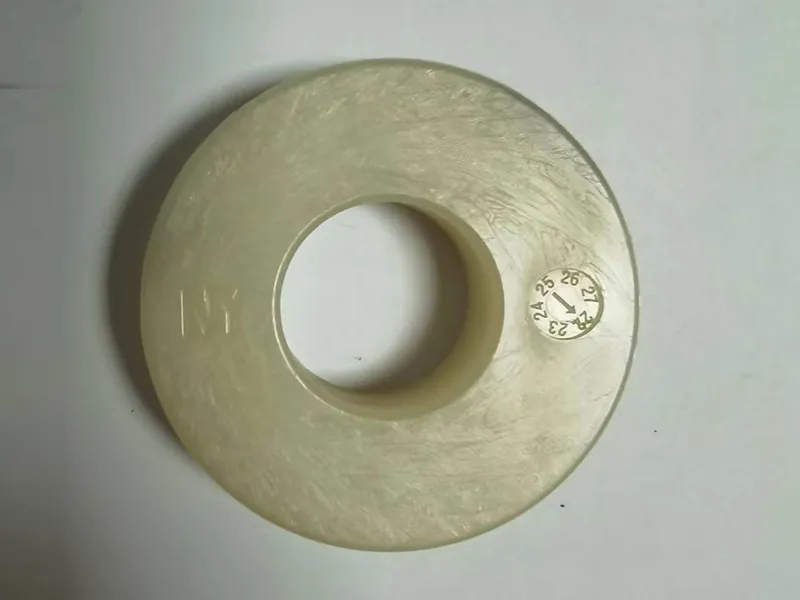

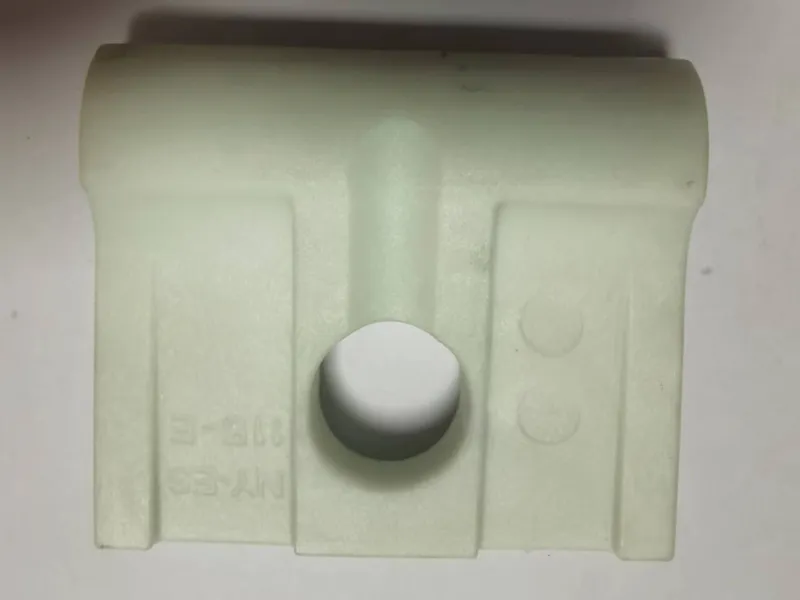

4 vòng đệm cách điện
4 tấm đàn hồi ES

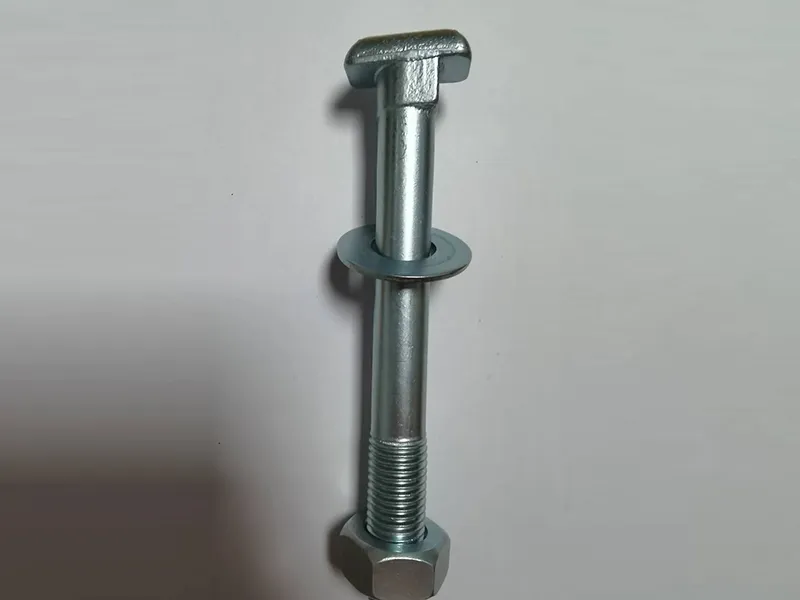

4 chiếc bu lông SL kèm đai ốc và vòng đệm phẳng 7/8*201
| Tên bộ phận | Mục | Yêu cầu kỹ thuật | Lưu ý |

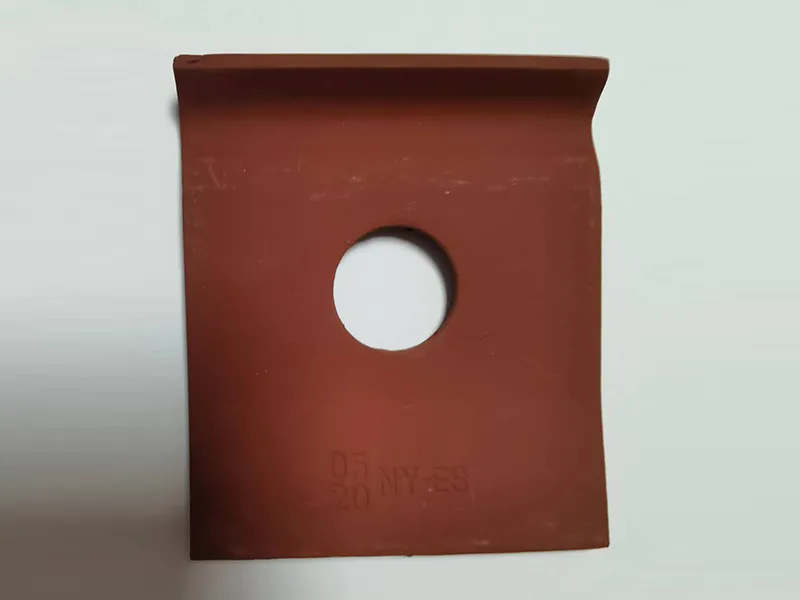

| Tấm đàn hồi NY-ES | Loại | Độ dày 5mm | Ứng dụng cho các loại đường ray khác nhau |
| Chất liệu | 60Si2Mn | Thành phần hóa học(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
| Xử lý bề mặt | Bôi trơn dầu, sơn đỏ, hoặc theo yêu cầu | Cung cấp theo đơn đặt hàng | |
| Độ cứng | 42-47HRC | ||
| Tiêu chuẩn | DIN17221, GB/T1222 | ||
| Tấm cách điện NY-ES (Bên trong và bên ngoài) | Loại | Phù hợp với đường ray UIC54, 115RE | |
| Chất liệu | Nylon gia cường 6 (PA6 + 30% GF) | Mật độ: 1,39g/㎝3 Độ bền kéo: 165Mpa Độ giãn: 3,5% Độ nóng chảy: 226℃ Điện trở cách điện: ≥1,9×1012Ω Hàm lượng sợi thủy tinh: 30-35% Độ cứng: ≥114HRR | |
| Màu sắc | Đen, trắng hoặc theo yêu cầu | ||
| Đệm ray U-2 | Loại | Phù hợp với đường ray UIC54, 115RE | |
| Chất liệu | Nhựa TPE (Chất đàn hồi nhựa nhiệt dẻo) | Mật độ: 1,09g/㎝3 Độ bền kéo: 4,23Mpa Mô-đun kéo: 2,97Mpa Độ nóng chảy: 200-220℃ Độ cứng ren: ≥40D | |
| Xử lý bề mặt | Tự nhiên | ||
| Vòng đệm nylon | Loại | Vòng đệm nylon NY | |
| Chất liệu | Nylon gia cường 6 (PA6) | Mật độ: 1,15g/㎝3 Độ bền kéo: 66,3Mpa Độ giãn: 31,3% Độ nóng chảy: 228℃ Điện trở cách điện: ≥2,8×1012Ω Độ cứng: ≥114HRR | |
| Xử lý bề mặt | Tự nhiên | ||
| Bu lông SL | Loại | 7/8*186/201 | |
| Chất liệu | 45# | Thành phần hoá học(%): C:0.45, Mn:0.65, Si:0.25, P:0.016, S: 0.001 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Cấp độ | 8.8 | Độ bền kéo: ≥800Mpa Sức mạnh năng suất: ≥640Mpa Độ giãn dài: ≥12% | |
| Đai ốc | Loại | 7/8 | |
| Chất liệu | 45# | Thành phần hóa học(%): C: 0,45, Mn: 0,65, Si: 0,25, P: 0,016, S: 0,001 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Cấp độ | 8 | HV295-353 | |
| Tấm đệm phẳng | Loại | 50*23*3 | |
| Chất liệu | Q235 | Thành phần hóa học(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P:≤0.045, S: ≤0.045 | |
| Xử lý bề mặt | Bôi trơn dầu, xử lý oxit đen, mạ kẽm, mạ kẽm nóng | ||
| Độ cứng | HV200-300 |
